Apogee SN-500 净辐射仪(四分量净辐射计)提供上下各两个辐射测量值。SDI-12信号输出,可以避免多个模拟通道的占用，测量净辐射的各种辐射值。

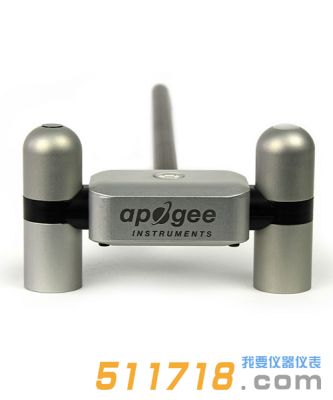

美国APogee SN-500 净辐射仪产品简介：

Apogee Instruments 的新型四分量净辐射计可分别测量净辐射的各个分量。该传感器采用 SDI-12 输出，无需多个模拟通道即可测量净辐射的各个分量。该净辐射计套装包含净辐射计本体、安装杆、用于数据记录器接口的引线以及便携箱。

美国APogee SN-500 净辐射仪产品特点：

典型应用

净辐射是地表能量平衡的关键变量，影响湍流通量，包括蒸散量。应用领域包括通量塔和气象站的测量。

数字输出

内置24位模数转换器进行测量，并提供SDI-12 (SN-500) 或 Modbus (SN-522) 数字输出。这无需使用多个模拟数据记录器通道来测量净辐射的四个分量。

高精度

通过数字输出测量净辐射的所有四个分量，节省数据记录器通道。

紧凑轻巧

结构紧凑、重量轻，设计轻巧小巧，便于安装。

加热式传感器

每个传感器都包含一个 0.2 瓦的加热器，以减少露水、霜冻、雨水和雪等可能阻挡辐射路径的因素造成的误差。

美国APogee SN-500 净辐射仪技术参数：

测量范围：短波：0-2000W/m2

长波：-300~300W/m2

光谱范围：上短波：385～2105nm

下短波：295～2685nm

长波：5000～30000nm

灵敏度：~57μV/W/m2(上短波)

              ~150μV/W/m2(下短波)

              ~120μV/W/m2(长波)

响应时间：<0.5s(95%

零点偏移(5K/h)：~17.5W/m2(上短波)

                           ~6.7W/m2(下短波)

                           ~8.5W/m2(长波)

信号输出：0-114mv(上短波)

                 0-300mv(下短波)

                 0-2500mv(热敏电阻输出长波)

重复性：< 1%

长期漂移：2%/year

非线性误差：< 1%

非稳定性(年变化)：±5%

温度响应：：< 5%(在-15～+45℃时)

视角：上短波辐射传感器180°

          下短波辐射传感器150°

          长波辐射传感器向上180°

内置的温度传感器：PT-100 铂电阻

标准电缆长度：5m

防护等级：IP67

电流消耗(12V直流电源电压)：加热器开启，通信启用：63mA;

                                              加热器关闭，通信启用：1.5mA;

                                              加热器关闭，通信禁用：0.6mA

信号输出：SDI-12协议

输入电压范围：5.5至24V直流(加热器优化后可在12V直流下运行)

工作环境：-50℃～+80℃，0～100%RH

响应时间：1秒(SDl-12数据传输速率;检测器响应时间为0.5秒)

加热器(传感器单独加热)：12V直流时电流消耗为62mA,功率需求为740mW

尺寸：长116毫米，宽45毫米，高66毫米

重量：320克(含安装杆和5米引线)

电缆：M8连接器(IP68防护等级)用于连接传感器外壳;5米四芯屏蔽双绞线，TPR护套，带尾线

四分量辐射传感器数据输出：上短波总辐射

                                            下短波总辐射

                                            上长波辐射

                                            下长波辐射

                                            短波净辐射

                                            长波净辐射

                                            反照率

                                            净辐射
